涤纶织物如何提高特黑深度？　

涤纶织物染深色很简单，但要染出能满足阿拉伯国家要求的特黑色就很困难，换句话说：染料成本非常好。

为了达到比一般黑色更深的效果，我们从调整染色配方、染整工艺流程：采用增深剂、增深树酯等几方面着手试验和改进，最终生产出满足出口（中东）阿拉伯国家要求的特黑产品，增强了出口竞争力。

加工途径和原理

经过各种染色配方的调整和对比试验发现，无论怎样调整染色配方，选用好的染料，增加染料用量，其黑度的提高仍非常有限；提高染色温度，延长保温时间，减少每缸织物装载量对黑度的提高也只有一点效果，距离要求还相差很远；而使用浴中增深剂也没有多大的作用。以上各种试验染出的成品与常规的黑色无明显的差异。

然而经过后整理时进行增深剂处理，则黑度有了非常明显的改进，这是因为该增深剂是一种能够大量吸附在织物表面的助剂，能在纤维表面形成沉积，使织物表面产生大量高低不平的凹坑，从而使射入织物表面的光在纤维表面的增深剂的沉积层上产生折射、漫反射，使织物对入射光的吸收性大大增加，反射光大为减少，黑度得到提高。

通过对比试验可知，生产特殊黑色产品的有效途径是在染色后进行增深剂处理。施加增深剂后容易造成织物纰裂，为了提高增深剂的吸附量和防止增深剂使经纬纱之间容易滑移，某些产品在上增深剂前应添加增深树脂，增深树脂其实是一种防止纰裂的助剂。

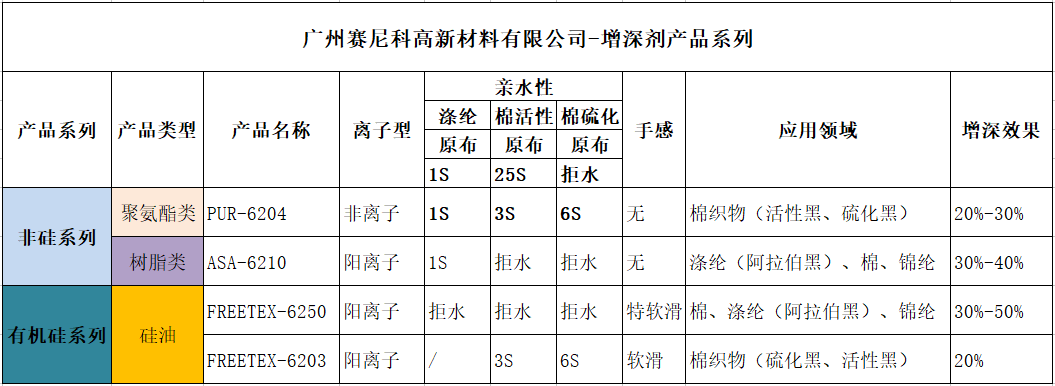

上增深剂工艺：

 一般增深应用：

浸渍法：

用量：

非硅增深剂ASA-6220（树脂型）   3%-5%    （广州市赛尼科高新材料公司生产）

时间：10-20min

PH值：5-6

浸轧法：

用量：

非硅增深剂ASA-6220（树脂型） 30g/l - 80g/l   （广州市赛尼科高新材料公司生产）

轧余率：60%-80%

PH值：5-6

烘干温度（如有必要） 100℃以上

定型焙烘温度及时间

150 ~ 180℃ ´ 1 ~ 3 min （合成纤维）

备注：

非硅增深剂ASA-6220 整理后，面料普遍能增深30%。

原需要8%的染料用量，现用5%即可达到。

需要增深剂样品请联系：

手机/微信：

13431710840

扫码关注赛尼科 获取更多印染纺织资讯
