织物的外观保持性是指人们对织物表面形态的某些评价，是织物在穿着、洗涤、储存过程中能够保持外观，不发生使人不悦的形态变化的性能。它包含抗皱性、悬垂性、免烫性、褶裥保持性、起毛起球性、勾丝性、刚柔性和色牢度等。

针织物的外观保持性除具有上述性能外，还有特殊的脱散性、卷边性和歪斜性等。

织物在穿用和洗涤过程中，会受到反复揉搓而发生塑性弯曲变形，形成折皱，称为织物的折皱性。织物的抗皱性是指除去引起织物折皱的外力后，由于弹性使织物回复到原来状态的性能。因此，也常称织物的抗皱性为折皱回复性。由折皱性大的织物做成的服装，穿用过程中易起皱，使服装的款式和尺寸因折皱而失去其美观性与和体性，同时折皱处易磨损，造成服装的使用性能下降。

一、测试方法

（一）垂直法试样为凸形。如图1所示。试验时，试样沿折叠线1处垂直对折，平放于试验台的夹板内，再上玻璃承压板。然后，在玻璃承压板上加上一定压重，经一定时间后释去压重，取下承压板，将试验台直立，由仪器上的量角器读出试样两个对折面之间张开的角度，此角度称为折痕回复角。通常将在较短时回（如15s）后的回复角称为急弹性折痕回复角，将经较长时间（如5min）后的回复角称为缓弹性折痕回复角。

图一，折叠线

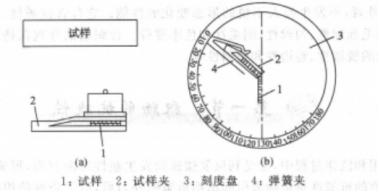

（二）水平法试样为条形，试验时，试样1水平对折夹于试样夹2内，加上一定压重，定时后，释压，如图2（a）的所示。然后，如图2（b）所示，将夹有试样的试样夹插入仪器刻度盘3上的弹簧夹4内，并让试样一端伸出试样夹外，成为悬挂的自由端。为了消除重力的影响，在试样回复过程中必须不断转动刻度盘，使试样悬挂的自由端与仪器的中心垂直基线保持重合。经一定时间后，由刻度盘读出急弹性折痕回复角和缓弹性折痕回复角。通常以织物正坟两面经、纬两向的折痕回复角作为指标。另外，还可用折痕回复率来表示，它是织物的折痕回复角占180。的百分率，计算式如下：

式中：R——折痕回复率（%）；a——折痕回复角（。）。

目前的测定方法只是反映了织物单一方向、单一形态的折痕回复性。这与实际使用过程中织物的多方向、复杂形态的折皱情况有差距。国外已研制出使试样产生与实际穿着相近的折痕的试验仪器。试验时，试样经仪器处理产生折痕，然后释放作用力，放置一定时间后，用目测方法比对标准样照进行折痕状态评级判定，使试验结果更接近实际穿着。

图二

二、影响织物抗皱性的主要因素

（一）纤维性能

l.纤维几何形态

纤维几何形态影响纤维的弯曲性质，从而影响织物抗皱性。纤维几何形态中以线密度的影响最大，纤维的线密度越大织物的折痕回复性越好。纤维长度越长织物的折痕回复性也越好。纤维的截面形态会直接影响到外力释去后纤维、纱线间的切向滑动阻力大小，所以，它与织物折痕回复性也有一定关系。异型化纤织物的折痕回复性一般不及圆型化纤织物，但差异不大。同样道理，纤维的纵向形态也会影响织物折痕回复性，纵向光滑的化纤织物的折痕回复性，要比纵向粗糙的化纤织物的折痕回复性好些。

2.纤维弹性

纤维弹性是影响织物折痕回复性的主要因素，纤维弹性回复率特别大，其织物的折痕回复性也大。如涤纶纤维的弹性回复率较高，其织物的折痕回复性也较好。羊毛纤维弹性回复率较大，而且缓弹性变形比例较小，所以羊毛织物具有良好的折痕回复性，毛织物起皱后，能在较短时间内回复。

羊毛纤维

3.纤维表面摩擦性质

纤维表面摩擦系数适中时，织物折痕回复性较好。

（二）纱线结构

纱线捻度低时，纱线中纤维松散，在外力作用下，纤维间易发生滑移，这种滑移大多不能回复；捻度高时，纱线中纤维间束缚得很紧，外力作用使纤维间发生滑移后，纤维间做相对移动回复的能力较低，使织物表面形成的折痕很难消除。所以纱线捻度适中时，织物的折痕回复性较好。

（三）织物几何结构

织物组织对折痕回复性的影响很大，交织点多的织物，外力去除后，织物中纱线不易做相对移动而回复到原来状态，故织物的折痕回复性较差，所以缎纹组的折痕回复性较好、斜纹组织居中、平纹组织较差。针织物中，凡线圈长度长的，纱线间切向滑动阻力小，织物在外力作用下容易产生较大的折皱变形而留下皱痕。随着经、纬密的增加，织物中纱线间的切向滑动阻力增大，外力去除后，纱线不易做相对移动，织物折痕回复性下降。织物厚度较厚的折痕回复性较好。

（四）后整理

坯布织物的折痕回复性是成品折痕回复性的基础，而坯布织物的后整理对织物折痕回复性的影响尤其大。如对棉、粘织物采用树脂整理会人人改善成品织物的折痕回复性。

冰丝爽滑整理我们推荐：冰丝爽滑硅油FREETEX-8205，直达链接>> http://www.synico.cn/product/86-cn.html

赛尼科的冰丝爽滑硅油赋予各类纤维优异的亲水、爽滑手感，触感细腻、挺滑，对奥代棉、人棉、天丝、PLA及其混纺纤维针织物整理效果突出、尤其适合打鸡罗马、大小卫衣等厚重面料，产品亲水性好、性能稳定。

扫码关注赛尼科 获取更多印染纺织资讯
