服务热线：
18148618344
18029321082
18148618344
18029321082
13922419799
做好定型先要了解不同织物风格
织物风格一般指的是织物本身有别于其他产品的特有属性，主要包括外观属性和内在属性。
通常外在属性可以比较明显地显示出来，直观地被加工者和服用者所接受，如织物表面的绉条、小的菱形、珍珠状的小颗粒等等。
织物的外观风格属于织物风格的主要方面。而内在风格有时需要检验者或服用者通过简单的方法加以识别，如织物的手感和织物的弹性等等。织物风格控制主要是指如何控制形成织物风格的各种工艺条件。
绉类织物主要包括两种，一种是由织物的组织结构比较特殊而引起的绉条风格，而另一种则是纬向弹力织物在染整加工中故意放大可能产生经向绉条的一切工艺条件和工艺方法。
有些织物的绉条是通过挤压的方法形成的，此类产品也可属于轧花类产品。绉类织物在加工中应该注意从预缩到预定型、从染色到烘干、最后到成品定型的各个关键环节。
绉条类织物包括经向绉条织物和纬向绉条织物，通常以经向绉条织物为主。由于在加工过程中纬纱过分地收缩，导致经纱无法正常地与纬纱一致收缩而在织物表面形成无规则的条痕。为了保持这些条痕，在加工时必须注意尽量降低纬向加工张力。如织物在染缸内预缩时，可以适当地加大染缸喷嘴的压力，以增加织物在加工时的经向拉力。在烘干和成品定型时，通过增加进布经向张力，适当缩小定型门幅，充分地保留前道加工工序在织物表面形成的经向条痕。
起泡的方法有很多，棉织物可以通过“碱缩”的方法在织物表面形成大量的泡状小隆起，也可以通过织物的组织结构和经纬密度设置，使成品织物表面形成小的菱形或珍珠状的小颗粒。起泡类织物与起绉类织物不同，在加工过程中不仅要注意尽可能地降低经向张力，还必须同时降低纬向拉力。经向张力的降低不仅包括织物的预缩、预定和染色阶段，还包括烘干阶段和成品定型阶段。
全棉府绸织物的成品表面就有明显的小菱形，这不仅需要对织物经密和纬密给出必要的设计要求，在成品定型时经向张力与定型门幅之间的配合对织物表面小菱形风格的形成也有明显影响。
轻薄型全涤类珍珠麻纱织物，不仅需要在预缩、预定、染色和成品定型阶段尽可能地降低经向和纬向的张力和拉力，而且关键的工序在于预缩和染色以后织物烘干时的温度和经向张力。如果织物在湿热状态下烘干温度过高，经向张力过大，则织物表面的满地珍珠风格就会受到严重影响。采用松式烘干设备在较低车速下对织物进行烘干，尽可能地保留织物表面的满地珍珠风格，是起泡类织物表面风格控制的重点。
轧光是近几年比较流行的一种产品加工方式，可以赋予织物表面特殊的光泽。通过轧光机轧光是纺织品轧光的主要加工方法。常用的轧光设备有两种，一种是电加热轧光机，一种是压力式轧光机。电加热轧光机也叫电光机，压力式轧光机有机械加压、油压加压和气压加压三种方式。轧光赋予织物表面光泽，可以突显织物富丽华贵的外观，体现着装者的审美情趣和个人追求。
织物轧光时的轧光温度、轧光压力、轧光次数、轧光速度和织物表面的光洁程度是影响织物轧光效果的主要因素。温度越高，压力越大，次数越多，织物轧光后表面的光亮程度越明显。
平纹织物、斜纹织物和缎纹织物轧光后，缎纹织物的表面光洁程度最明显。全棉短纤织物与全涤长丝织物相比，通常长丝织物轧光后的表面光洁程度更明显。同样是全涤轧光织物，原料本身的性质对织物表面光洁程度的影响也是非常直接的。相同纤度、相同密度、相同组织结构的FDY长丝和DTY低弹丝相比，FDY产品的表面光洁度通常会高于DTY产品。织物的经向密度高低也是影响表面光洁程度的主要因素之一。织物的经密越高，表面的光洁程度越好。轧光前织物本身的表面清洁程度也会直接影响轧光产品品质。如果织物表面杂质过多、毛羽过多、纱线接头过多、纱线条干不均匀等等，都会影响轧光产品品质。
电热轧光温度过高会引起化纤织物手感变硬，这需要在加工时特别注意。为了提高织物表面光泽的柔和性，可以在轧光时采取织物表面与织物表面之间相接触的轧光方式。织物在轧光中通过轧点时的平整程度直接影响产品加工的质量水平。为了减少轧光中织物表面产生疵点的机会，织物进入轧光轧点前可以进行适当的扩幅。电动吸边器扩幅、螺纹直辊扩幅和弯辊扩幅是较常见的扩幅方式。直辊螺纹扩幅时，扩幅辊的转动速度和扩幅辊本身对织物表面产生的压力都不宜过大，否则易在织物表面产生擦伤痕迹。
轧花织物
常规的轧花加工在轧花机上完成。电热轧光机在更换带有花型的轧辊以后可以完成对织物的轧花加工。轧花加工时，织物经向张力、轧辊温度、轧花速度是主要的工艺参数。轧花织物通常适合做装饰类纺织品，也有少部分用来做女装。纺织品的轧花加工大多在织物成品定型以后进行。保持轧花织物花形的永久性，是轧花产品使用过程中必须注意的问题。轧花加工过程中实施相对激烈的工艺条件是保持轧花产品花形永久性的基础。制定工艺条件时，既要考虑到生产效率，也要考虑产品品质，还要考虑到织物本身的承受能力。
拉毛的均匀性是拉毛产品品质的主要方面，拉毛痕、长毛绒、露底等是常见的拉毛疵点。保持拉毛针布的锋利程度、刷毛针布的运转速度、拉毛张力、织物在拉毛机上运转时的平整程度、产品接头处的平整程度、拉毛机主针辊转速与织物出布速度之间的速度差等等，都是影响拉毛产品品质的主要因素。化纤产品在拉毛加工时容易产生静电，所以，加工时打开静电消除器显得非常重要。有些产品拉毛以后还需要辅助的剪毛工序，用来增加长毛绒类产品表面绒毛长度的统一性。剪毛的次数和剪毛时剪毛辊与织物支撑辊之间的距离决定了织物表面长毛绒的长度。织物进布时表面的平整程度和接头的平整程度、设备运转过程中的平稳程度等因素，都会对拉毛产品的最终品质产生明显影响。
对于梭织物而言，磨毛加工越来越普遍，而针织物的拉毛加工一直是改变织物表面特性的主要方式。对于高支高密的全棉织物来说，磨毛以后的生物酶抛光处理是一种新型的加工技术。无论是磨毛还是拉毛，不仅可以改善织物的表面特性，还可以改善织物的手感。均匀、浓密、短促，是磨毛加工的基本要求。织物组织结构、密度、纤维特性、磨毛方式、磨毛速度、织物在磨毛时的平整程度、设备运转时平稳程度等多方面因素，都会对磨毛品质产生明显影响。

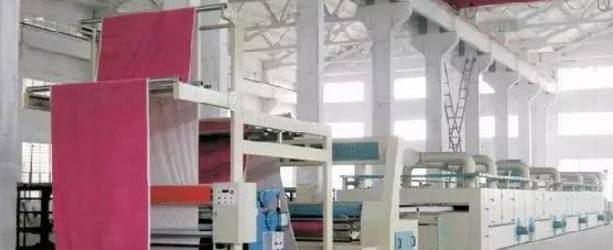

温度是影响热定型质量最主要的因素。因为织物经过热定型后，原来存在的皱痕被消除的程度，表面平整性的提高，织物的尺寸热稳定性和其他服用性能，都与热定型温度的高低有着密切的关系。
织物在织成成品后，为了让织物具有某些特殊用途，会对织物进行定型处理。因为织物经定型后，物理性质和化学性质均较稳定，例如：缩水、幅宽、经纬密度等不易变化，布面也较为平整。但因定型温度较高，故应注意定型前后颜色的变化，特别是一些敏感色，如灰色、军绿色、浅卡其等，所以一般要注意定型后的颜色。同时，定型可以控制布的幅宽、经纬密度、缩率等，特别是缩率方面的控制，直接影响加工成本，这也需要特别注意。
1.配方
即定型时上料液，料液内各种化学药品的使用比例，其决定定型后布面的手感、滑移、颜色等。
定型时上料的轧辊压力决定布所带料液的多少，对布面的手感、颜色等有着重要的影响。
定型时的烘干温度是影响定型质量的主要因素之一，特别是在树脂整理过程中，定型烘温对织物尺寸的稳定性，表面平整性都有较大的影响，作柔软整理，烘温控制在布面干为宜，烘温不宜过高，否则会影响织物的手感。
超喂的大小直接影响织物的纬密，从而影响织物的缩水性能，同时为兼顾织物生产时张力要适当防止轧皱及纬斜。
定型拉幅幅宽决定织物定型后的幅宽，使定型后的织物的幅宽达到工艺要求，使织物经预缩后幅宽达到客户的要求。

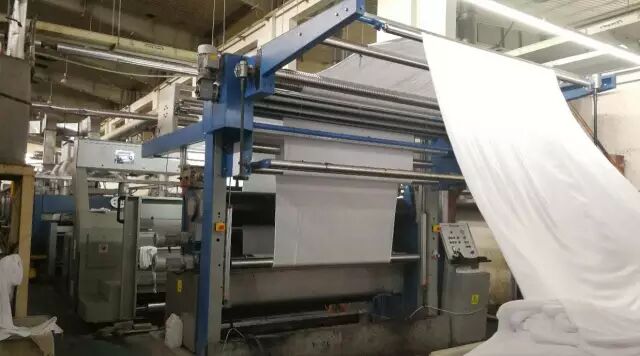

织物热定型通常是将织物保持一定的尺寸，在一定的温度、湿度条件下，加热一定时间而后进行冷却的过程。
因此热定型的主要工艺条件不外乎温度、时间、张力和溶胀剂。
1
温度
温度是影响热定型质量最主要的因素。因为织物经过热定型后，原来存在的皱痕被消除的程度，表面平整性的提高，织物的尺寸热稳定性和其他服用性能，都与热定型温度的高低有着密切的关系。
2
时间
定型时间是热定型的另一个主要工艺条件。
织物进入加热区后，加热定型所需要的时间大约可分下列几个部分：
1.织物进入加热区后，将织物表面加热到定型温度所需要的时间，或称为加热时间。
2.织物表面达到定型温度后，使织物内外各部分的纤维，都具有相同的定型温度所需要的热渗透时间。
3.织物达到定型温度以后，纤维内的分子，按定型条件进行调整所需要的时间，或称为分子调整时间。
4.织物出烘房，使织物的尺寸固定下来进行冷却所需要的时间，或称为冷却时间。
通常所指的定型时间，往往是指前三项所需要的时间，而不包括第四项在内。
如果把第一项看做是一种预热作用，那么，定型时间仅指第二、三项所需要的时间，即热渗透和分子调整所需要的时间。
关于加热和热渗透所需要的时间，决定于热源的性能、织物单位面积的重量，纤维的导热性和织物的含湿量等。
3
张力
热定型过程中织物所受到的张力对定型质量，包括织物的尺寸热稳定性、强力和断裂延伸度都有一定的影响。
经向尺寸热稳定性随着定型时经向超喂增大而提高，而纬向尺寸热稳定性则随着门幅拉伸程度的增大而降低。
定型后织物的平均单纱强力比未定型的略有提高，纬向的变化比经向明显。
定型后织物的断裂延伸度，纬向随着伸幅程度增大而降低，而经向则随着超喂的增大而变大。
因此，为了使织物获得良好的尺寸热稳定性和有利于提高织物的服用性能，热定型时经向应有适当超喂，纬向伸幅不应太高。为此要求前处理中不采用较大的经向张力，以免向过度伸长并迫使纬向发生较大收缩，以致最后需要进行较大的伸幅。
1． 分子链的再折叠数量随热处理温度的提而增多：
2。张力阻碍分子链的再折叠；
3。在温度很高时，张力阻碍链折叠的作用大大减小。
张力对纤维结构有较显著的影响，而纤维结构之间又有密切的关系，因此，在任何定型过程中注意张力的控制是很重要的。
4
溶胀剂
水分有“松散”纤维结构，增强大分子链段流体般运动的作用。水分在热定型过程中的增塑作用，从而影响纤维的超分子结构和物理性能。
5 推荐后整理风格硅油
亲水硅油系列
广州市赛尼科高新材料有限公司：专为布行染厂客户定制开发面料手感硅油。
成功案例：
1.广东中大布行开发亲水冰感硅油，奥代尔亲水肤感硅油，各种风格棉用硅油等。
2.江浙地区刺毛面料专用风格手感硅油，锦棉罗马滑弹硅油，三元共聚嵌段硅油等。
3.特色增深硅油-手感软滑增深高至50%为客户节省染料成本，提高产品附加值。
4.长期服务15家布行定制各种面料亲水、软滑、挺滑、松软硅油等手感风格开发。
欢迎布行染厂中间商来样定制。
服务热线 13922419799
扫码关注赛尼科 获取更多印染纺织资讯
赛尼科：致力于纺织品手感风格开发，提供各项牢度解决方案，功能性产品工艺设计与提升，积极推动高浓缩助剂的实际应用。免费提供功能性纺织品整理难题技术方案，24小时咨询热线：18148619344（微信同号）。主要硅油系列有：冰感硅油、软滑硅油、挺滑硅油、亲水硅油、肤感硅油、丝光平滑硅油、奥代尔硅油、莫代尔硅油、增深硅油、嵌段硅油、三元共聚硅油刺毛硅油、锦棉罗马滑弹硅油、 连体裤面料专用硅油、低聚物去除匀染剂、印花手感提升剂
下一篇：超低浴比（1:4）如何打板打样？
售前咨询专员
