13922419799
对于产生轻度色差的织物,可使用以下方法:当吸尽率降低,残液中残留多量染料时,可通过延长染色时间的方法,或提高染色温度的方法来调整。而当染着深度稍微偏高时,这种色差也可通过表面活性剂的加人而匀染来加以修正
在修正色光之前,必须对被染织物的颜色及染液的性质有充分的了解。可采用以下方法修色:
(1)不须将被染物移出染缸,只须将染液冷却到50~70℃之间,加人已调制妥当的修色用染料;然后再升温染色。
(2)将被染织物由染色机中卸出,然后投人到另一染色机内,再以沸染法及导染法进行修色加工。
修色用染料,建议其应具有如下的性质:
(1)染料不会受表面活性剂的影响而变成缓染。在修色作业进行时,染料中所含的大量阴离子表面活性剂残留在染液中,少量的修色用染料,会因表面活性剂的存在而形成缓染效应。因此,修色用染料,须选择不易被表面活性剂所影响,而具缓染效果者川。
(2)不易受水解、还原分解影响的稳定性染料。修色用染料,应用在非常浅色调的修色时,染料很容易受水解或还原分解。因此,必须选择不受这些因素影响的染料。
(3)匀染性良好的染料。须具有良好的匀染能力,才能获得匀染效果。
(4)具有优良的耐日晒牢度的染料。修色用染料,其用量通常都很小。因此,其升华牢度及湿牢度相当重要,但不如耐日晒牢度来得迫切。通常修色用的染料是在原染色配方使用的染料中选取,但是,这些染料有时并不能满足上述的条件,在这种情形下,建议可选择如下适合修色的染料:C.I.(染料索引):分散黄46;分散红06;分散红146;分散紫25;分散紫23;分散蓝56。
当被染织物的色调与标准样不同时,而且又不能通过修色或匀染来修正时,则必须进行剥色处理,然后重染。聚酷纤维具有高结晶性结构.所以不可能用一般的方法而使其完全剥色。但是,可达到一定程度的剥色,而且在重染修色时,也不需要完全剥色
这种剥色方法是借助表面活性剂的缓染力来剥色。虽然剥色效果相当小,但不会使染料分解,也不会破坏被染织物的手感,通常的剥色条件为:助剂:非离子型表面活性剂十阴离子表面活性剂2~4L,温度:130℃,问:30~60min。染料剥色性能见表1。

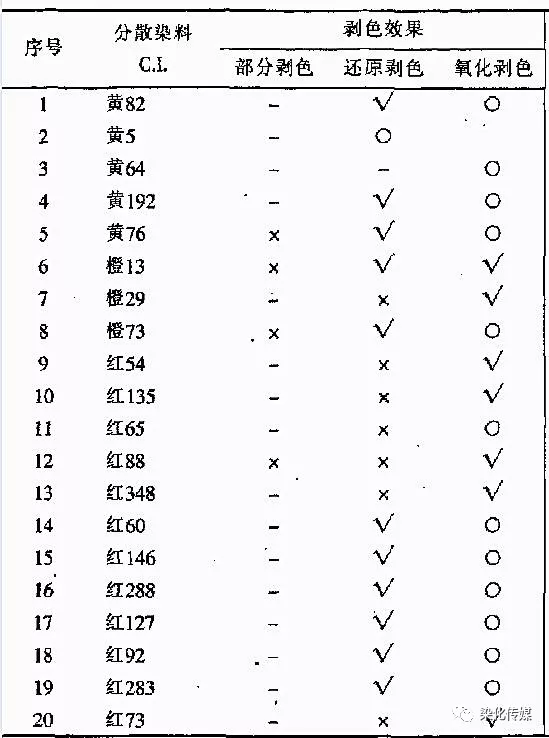

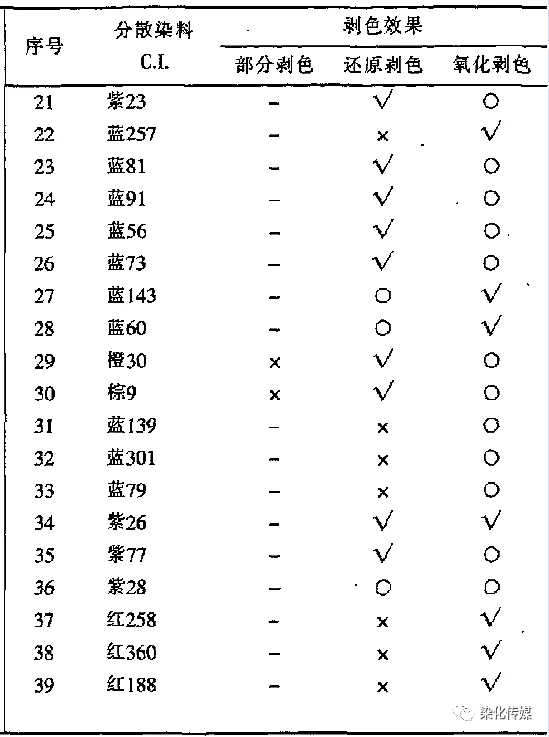

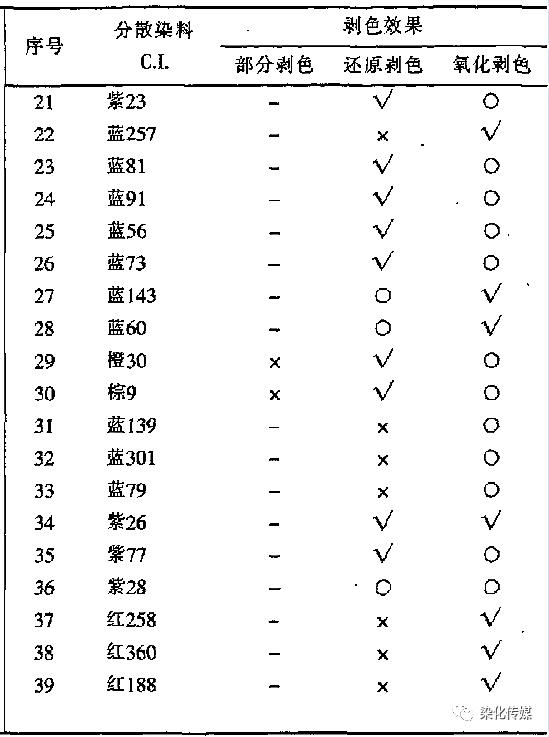

表1 不同染料的剥色性能
这种剥色方法是被染织物在导热裕中加热而剥色,然后用还原剂破坏分解染料,且使被分解的染料分子尽可能与纤维织物分离。其剥色效果较优于部分剥色法。但此剥色方法尚存在许多问题。如被破坏分解的染料分子的再附着;剥色后的颜色会与原先的颜色有很大的差异。被染织物的手感及重染性都会改变;纤维上的染穴下降等。
因此,还原剥色法只适用于前面的部分剥色不能获得满意的修正时才使用。还原剥色工艺处方如下:
导染剂(大多为乳液型)4g/L
非(阴)离子表面活性剂2g/L
烧碱(35%)4ml/L
保险粉(或德古令)4g/L
温度97~100℃
时间30min
此剥色方法是应用氧化作用使染料分解而剥色,其具有较还原剥色法更佳的剥色效果。氧化剥色工艺处方如下:
导染剂(大多为乳液型)4g/L
甲酸(蚁酸)2ml/L
亚氯酸钠(NaCLO2)23g/L
氯气稳定剂2g/L
温度97~100℃时间30min
可以采用常用的染色方法对已经剥色的织物进行重新染色,但仍必须初步对被染织物的染色性进行测试,也就是做好试样室小样染色工作。因为其染色性能可能会与剥色前有较大的出人。
当需要有更有效的剥色时,可先对织物进行氧化剥色,然后再进行还原剥色。由于还原剥色与氧化剥色会使被染织物产生卷缩,从而导致织物手感粗硬,因此在实际生产过程中必须综合考虑,特别是要认真仔细研究表1中所举例的不同染料的剥色性能。在对色可达到标准色样的前提下一般采用较为涓和的回修方法_只有这样才能不损伤纤维结构,织物的撕破强力才不会下降很大
广州市赛尼科高新材料有限公司:专为布行染厂客户定制开发面料手感硅油。
成功案例:
1. 广东中大布行开发亲水冰感硅油,奥代尔亲水肤感硅油,各种风格棉用硅油等。
2. 江浙地区刺毛面料专用风格手感硅油,锦棉罗马滑弹硅油,三元共聚嵌段硅油等。
3. 特色增深硅油-手感软滑增深高至50%为客户节省染料成本,提高产品附加值。
4. 长期服务15家布行定制各种面料亲水、软滑、挺滑、松软硅油等手感风格开发。
欢迎布行染厂中间商来样定制。
扫码关注赛尼科 获取更多印染纺织资讯
赛尼科:致力于纺织品手感风格开发,提供各项牢度解决方案,功能性产品工艺设计与提升,积极推动高浓缩助剂的实际应用。免费提供功能性纺织品整理难题技术方案,24小时咨询热线:18148619344(微信同号)。主要硅油系列有:冰感硅油、软滑硅油、挺滑硅油、亲水硅油、肤感硅油、丝光平滑硅油、奥代尔硅油、莫代尔硅油、增深硅油、嵌段硅油、三元共聚硅油刺毛硅油、锦棉罗马滑弹硅油、 连体裤面料专用硅油、低聚物去除匀染剂、印花手感提升剂
